0 引 言
地面工业领域，粉体料位测量技术种类较多[11]且相对成熟，但应用于太空探索活动和太空环境时，则面临诸多挑战。传统的称重技术具有简单可靠和准确度高等优点，但在重力加速度微弱的小行星上难以应用；超声波料位测量具有非接触、装置简单、易实施等特点，但在真空或低气压环境下无法使用；雷达和激光测距便于应用于较大尺寸的料仓，从原理上也适用于真空和微重力环境，但其尺寸和质量较大，难以应用于小型储粉装置，且装置复杂、精密，对极端温度和宇宙辐照等太空环境的适应性不佳；电容法料位测量技术利用粉体材料与空气介电常数的差异实现料位的间接测量，地面应用中一般由插在料仓粉体中的专门电极与料仓本体构成“电容器”[11]或采用平行板电容[12]，电容值与料位成正相关，通过二者的变化关系折算料位值，其优点是传感器简单可靠，但应用于小型储粉装置时结构不够紧凑，且插入式电极可能阻碍粉体的流动。
综合考虑地面料位测量技术对原位（特别是月球）资源利用的适应性，本文提出了基于叉指电极形式的电容板（简称“叉指电容”）的料位测量方法，并在真空环境下基于模拟月壤对其有效性和测量特性进行了实验研究。叉指电极的核心结构是布置于平面或曲面基体上的两组交叉排列、相互绝缘的电极，其结构与用于清除或输运月壤颗粒的驻波电帘[13]无本质差异。叉指电极的两组电极及其之间的介质构成一个等效电容器，当周围的电介质种类、性质或分布改变时，其电容值也相应发生变化。利用该原理，叉指电极可用于液位测量[14]、土壤湿度测量[15-16]、冰雪覆盖率检测[17]等场合。Kulha等[14]研究了两种不同电极宽度/间距组合的叉指电容在测量水或油的液位时的敏感度，由于介电常数的显著差异，测量水的液位时的敏感度比油高约一个量级，液位分辨率最高可达0.1 mm。叉指电极是土壤湿度测量领域的主导技术手段，利用水的高介电常数特性，根据电容值变化实现对土壤湿度的高敏感度测量。朱永灿等[17]以叉指电容作为传感器，通过实验和模拟手段研究了其对表面冰雪覆盖厚度的检测特性，对电极覆盖率、电极宽度、电极对数、电极长度等结构因素对测量敏感度和穿透深度的影响进行了详细的变参数研究。
前述研究对叉指电极作为电容传感器开展结构优化提供了有益借鉴，但其研究并非针对粉体料位测量，且大多数研究直接或间接地与高介电常数介质——水相关。在月球原位资源利用场景下，由于水的缺失，电容变化幅度（敏感度）可能会显著降低，这为基于叉指电极的粉体料位测量带来了挑战。本文针对这一场景，探讨了叉指电容对模拟月壤的料位测量特性，以及环境因素（如大气或真空）和电极结构等参数对测量结果的影响，从而为任务工程设计提供指导和优化建议。
1 实验装置与测量方法

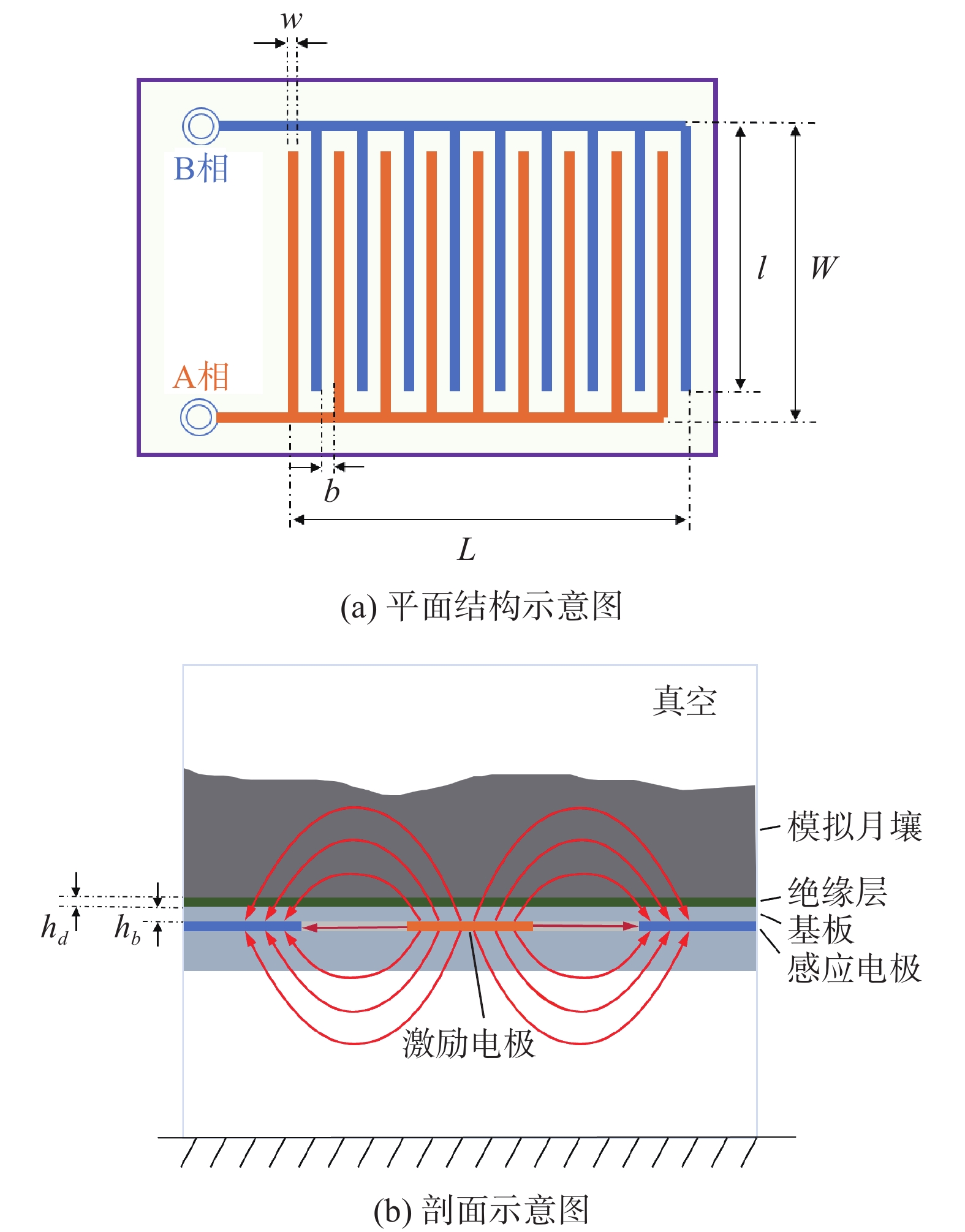

叉指电容的结构示意如图1 所示。该结构由两组电极A、B以间隔交叉的方式排列而成，同组电极的平行极线在外侧由一条母线相连，整体呈现齿梳状。一般情况下，单个叉指电极的长度（l）远大于其宽度（w）和相邻电极间距（b）。电极一般采用印刷电路板技术制作，导电的铜箔位于基板内部（铜箔与基板表面之间厚度为hb），其表面覆盖绝缘涂层（厚度hd≈15 μm）。固有电容来自于以基板和绝缘涂层（统称为绝缘层）为介质的电极间电容，而“可变”电容主要由电极与待测一侧的电介质（如空气、真空或粉体）共同构成。粉体在电容板表面的覆盖率（相当于料位）和覆盖厚度均会导致电容的变化。本文实验采用CUG-1A模拟月壤[7]作为粉体材料。

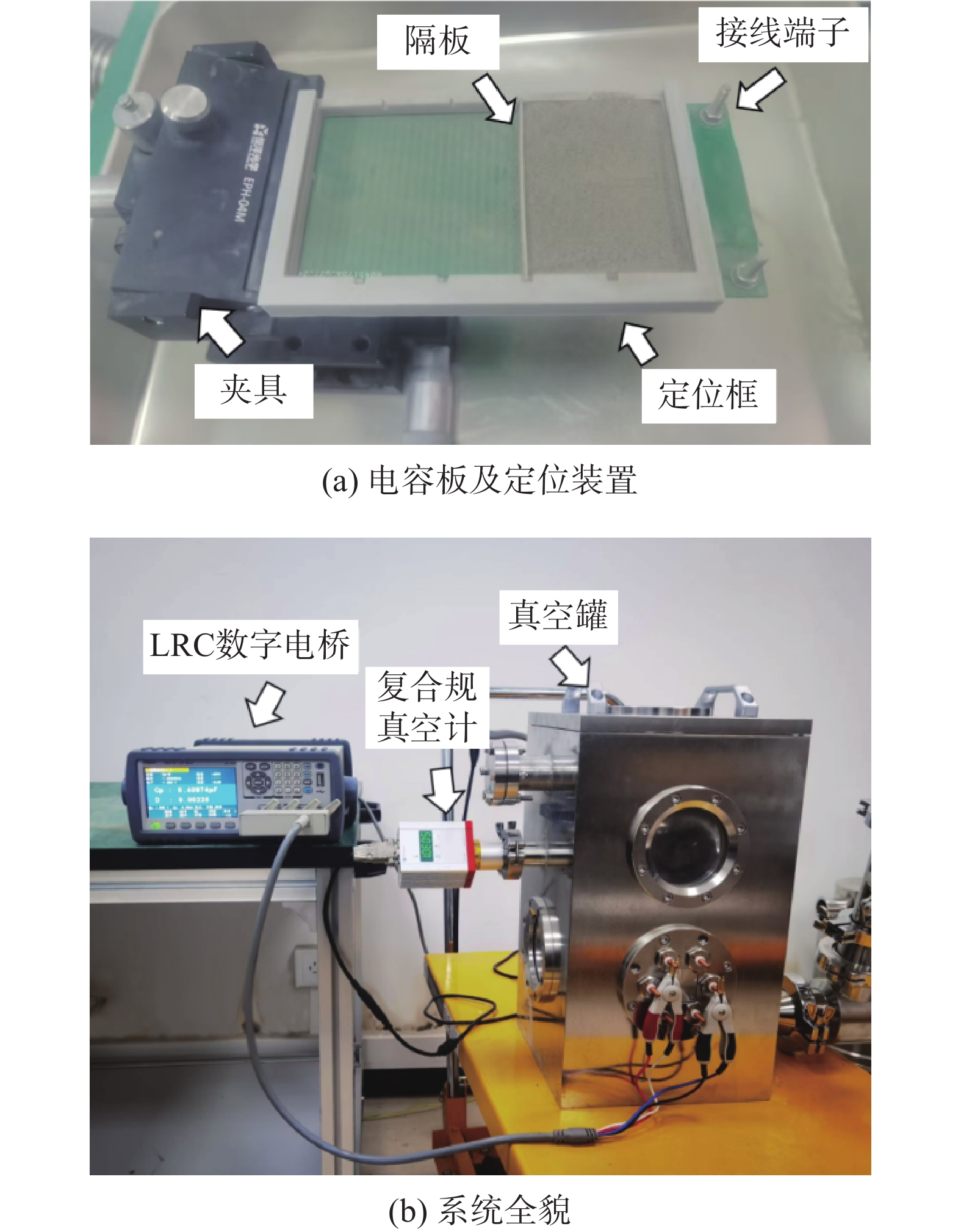

在实验中，电容板的包络尺寸（长度L=100 mm，宽度W=40 mm）保持不变，研究电极宽度、间距及绝缘层厚度对其测量特性的影响。为便于控制实验条件，电容板为水平放置（见图2 （a））。通过改变铺粉区域的纵向（电极线的重复延展方向）长度来实现“料位”调整，即使用图2 （a）所示的定位框和隔板限定铺粉区域，并根据目标料位和铺粉厚度按比例称量模拟月壤，将其平铺于该区域内。当料位达到100%（对应物理料位=L）且铺粉厚度为5 mm时，所需的模拟月壤质量约为40 g。
实验系统全貌如图2 （b）所示。测量主要在真空罐中进行，以模拟与月面相近的工况环境。为减少随机因素的干扰，电容板采用悬空布置方式，且引出线的走向保持固定。实验采用同惠TH2817B+型数字电桥表，在1 kHz频率下测量电容。实验结果表明，隔板在定位框中的位置变化对电容的影响可以忽略不计。
电容板采用常规印刷电路板工艺制作。在四层印刷电路板中，电极层可以布置在顶层或内一层中（两种情况下hb分别为0 μm、76 μm）。后者的优点是绝缘层较厚，工程耐用性较好。在以下讨论中，如无特殊说明，电极均布置于内一层（即绝缘层厚度hb≈91 μm），铺粉厚度为5 mm，测量环境为真空。
2 实验结果与讨论

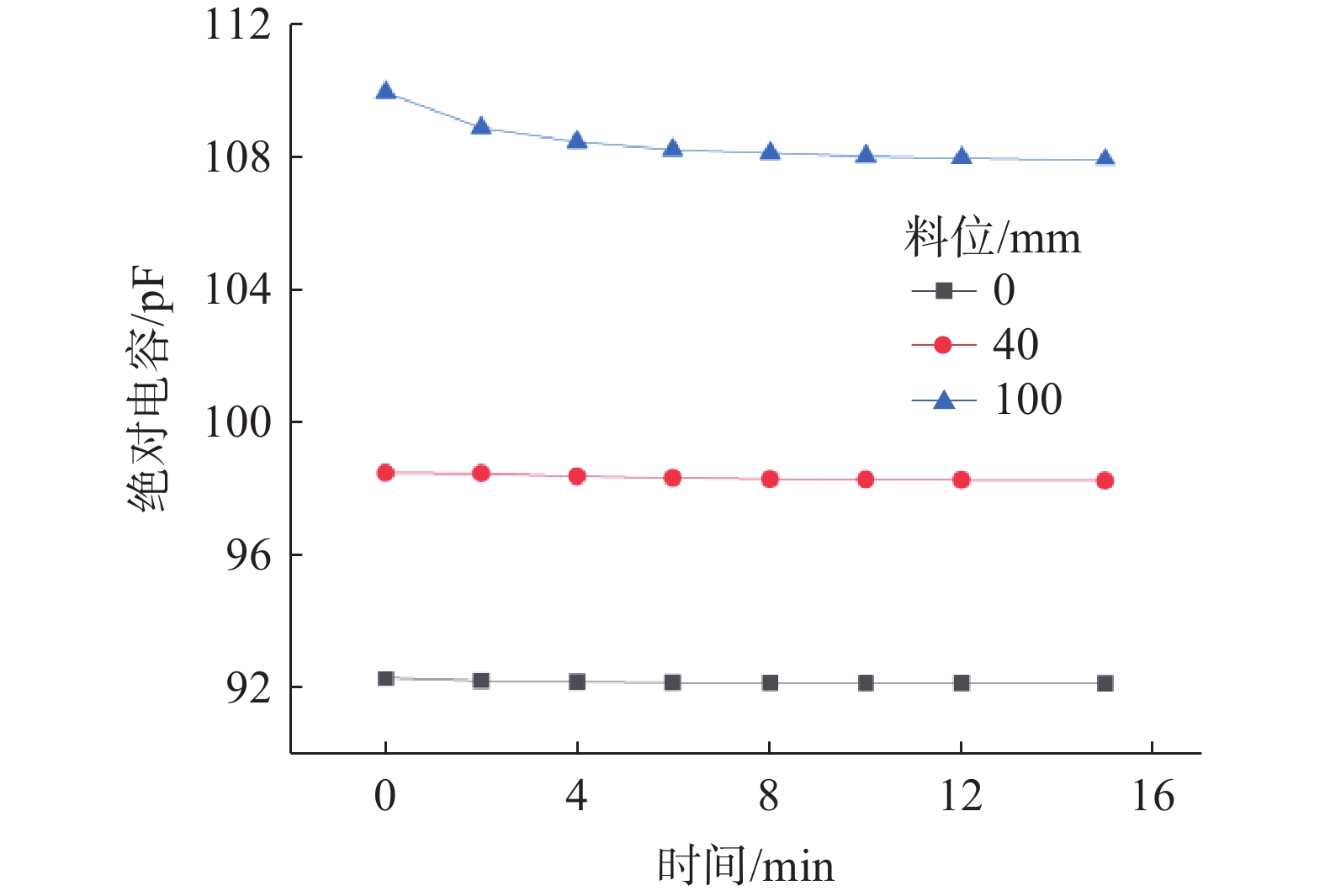

2.1 环境影响
2.2 电容板结构与铺粉厚度的影响
2.2.1 电极间距的影响

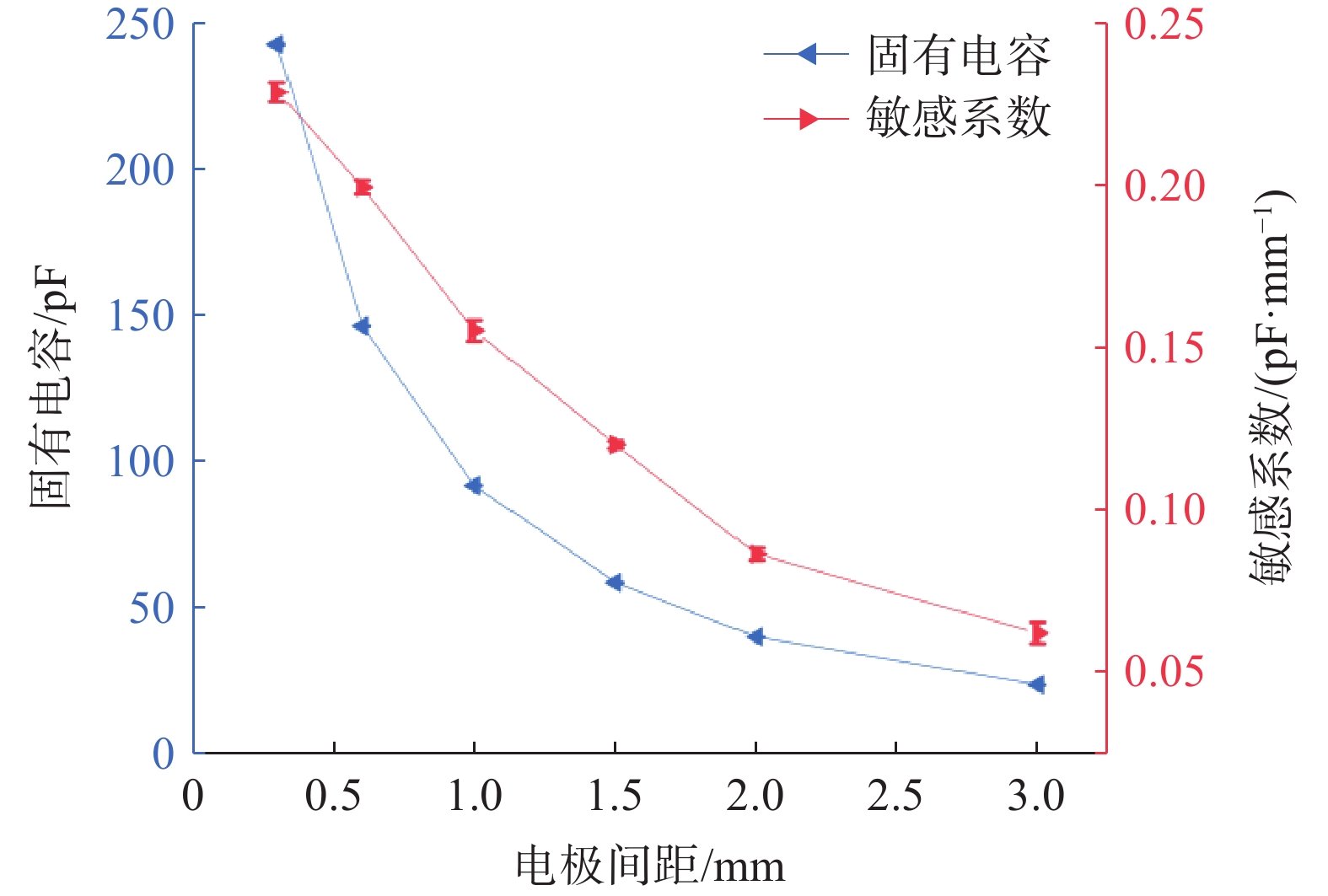

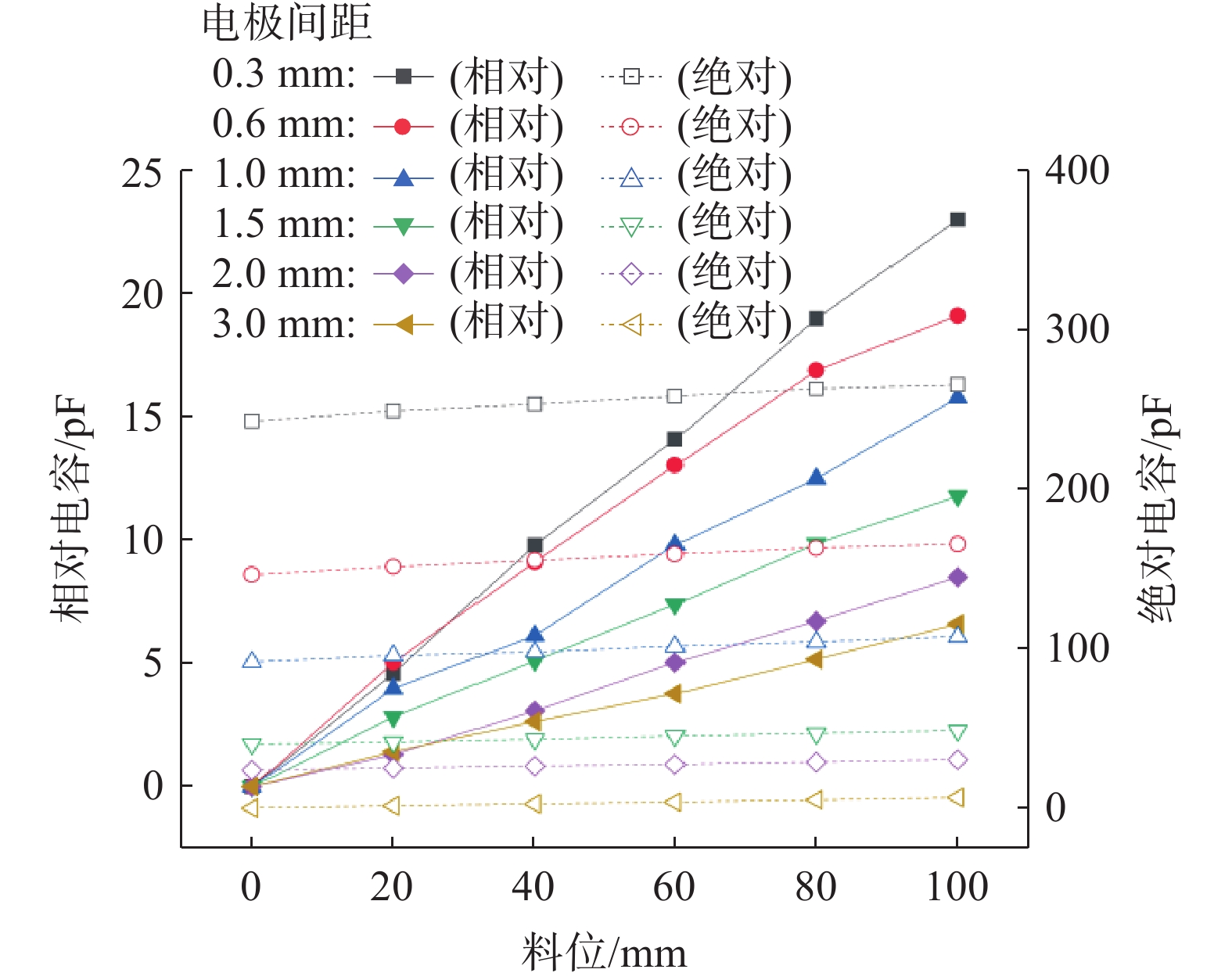

敏感系数k和固有电容Cb随电极间距的变化如图5 所示。电极间距越小，固有电容和敏感度越大。固有电容与电极间距大致呈类似于反比的关系，即电极间距越小，固有电容随其减小而增大的速率越快。而敏感系数则随电极间距减小近似线性增大。
电极间距对固有电容的影响主要包括两个方面：一方面，间距减小时，相邻电极间的电容值增大（对于理想平板电容器来说，二者成反比关系）；另一方面，间距减小时，电容板上固定区域内排布的电极数量增加。这两种效应均会引起固有电容增加，二者叠加则形成了图5 所示的变化规律。对于敏感系数而言，其受电极间距的影响则更为复杂。直观来看，电极间距减小时，相邻电极间的电场线如图1 （b）所示将更多地集中于两电极的近邻区域，而较少地穿过粉体区域，这在一定程度上抵消了间距减小对电容的增强效应。

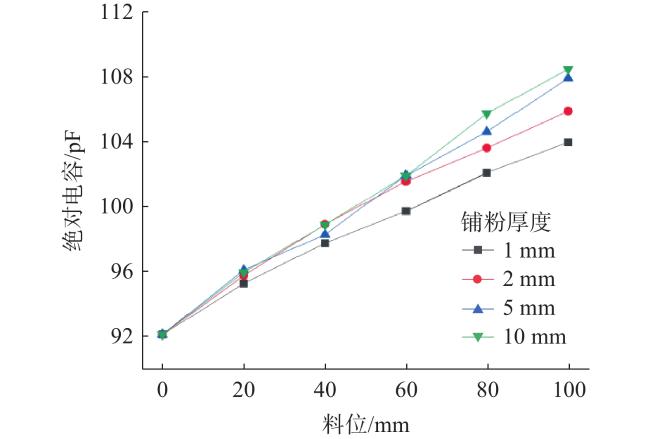

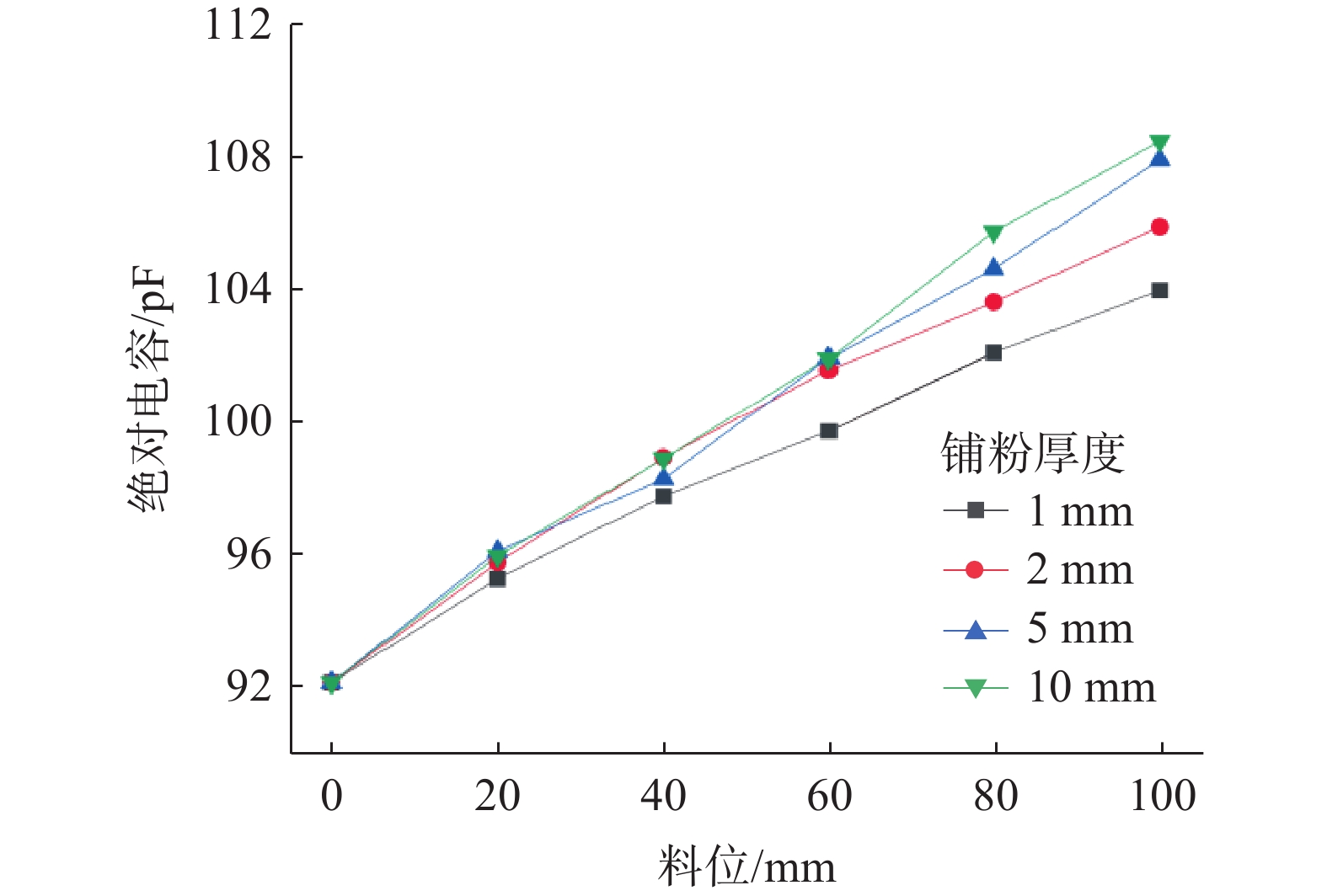

由于粉体的介电常数显著高于真空，铺粉厚度会对敏感系数产生影响。图6 给出了不同铺粉厚度下，1.0 mm/1.0 mm电容板所测得的电容值随料位变化的趋势。在1~10 mm的铺粉厚度下，电容值与料位均呈近似线性关系。总体而言，铺粉厚度越大，敏感系数越高，但在5 mm和10 mm厚度下的敏感系数差异并不明显。

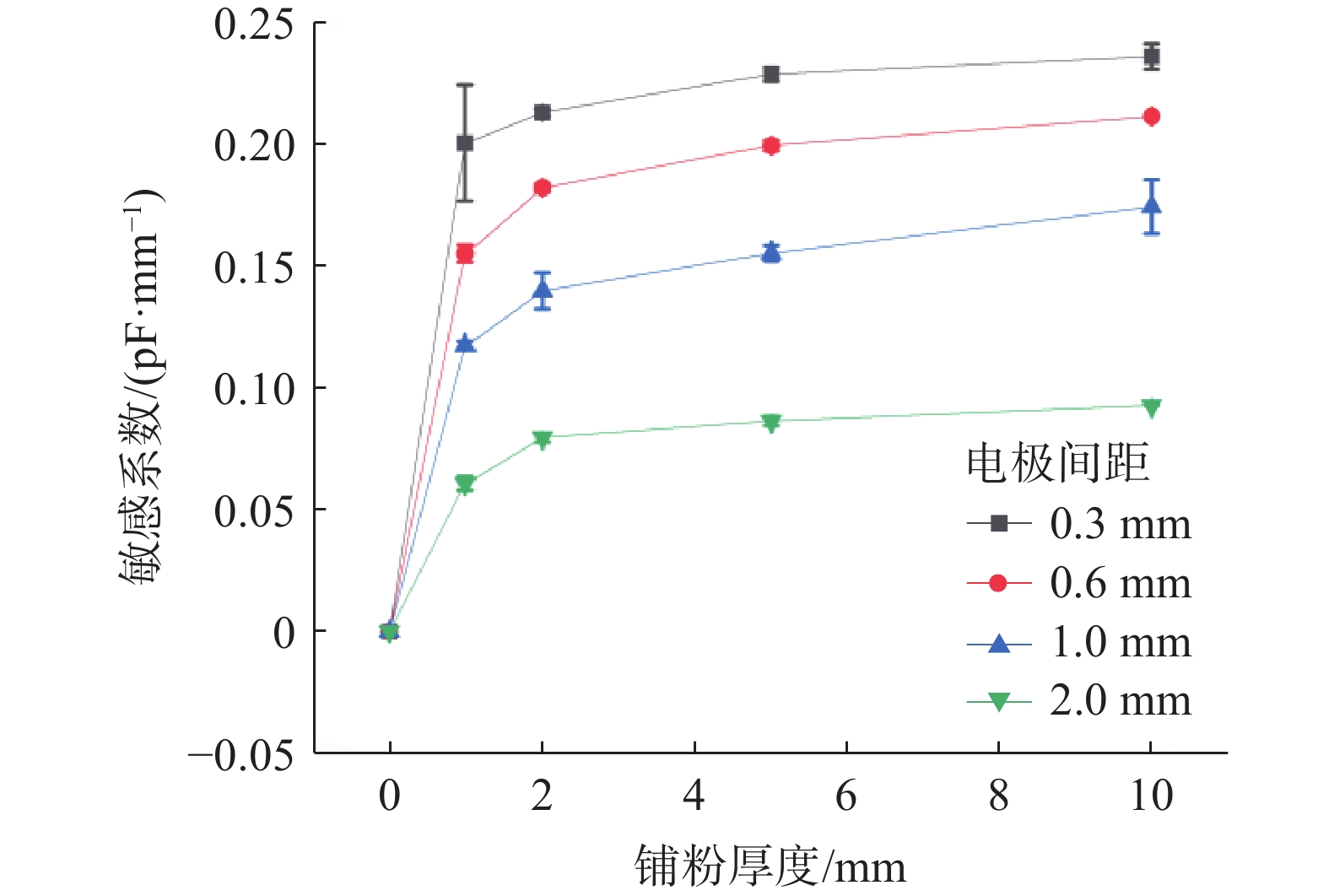

在料位测量或粉体检测中，不同的应用场景对穿透厚度的要求也不同。对于有一定黏附性的粉体，电容板表面可能会始终附着一定厚度的颗粒。若穿透厚度过小，与之接近，则电容板将难以检测到附近粉体的额外变化，导致料位测量功能失效；反之，在需要检测少量粉体存在的情形下，电容板宜具有更小的穿透厚度和更高的敏感度。在面向月壤熔融打印的漏斗料位测量中，数毫米的穿透厚度是较为理想的选择。
2.2.2 电极宽度的影响

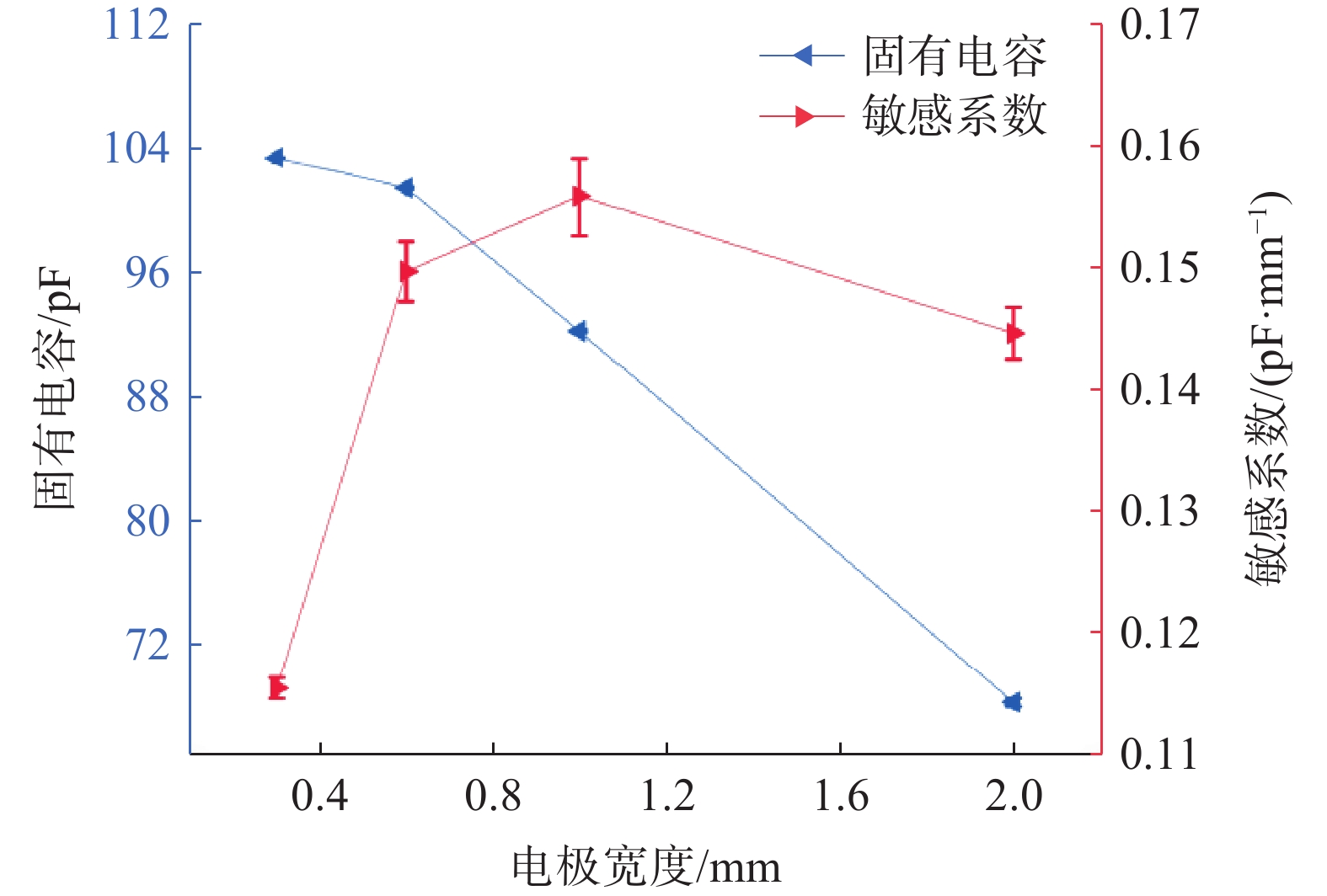

电极宽度对固有电容的影响体现在两方面：一方面，电极宽度增大会导致电容值上升（对于理想平板电容器，电容与电极面积成正比）；另一方面，电极宽度越大，在固定区域内可排布的电极数量就越少，从而导致电容值按比例减小。对于敏感系数来说，影响机制还包括电场分布随电极宽度的变化：当电极宽度增大时，更多的电场线会穿过粉体层，从而导致敏感系数的上升。上述效应的综合作用导致了图8 所示的变化趋势。但总体而言，在0.6 mm及以上的电极宽度下，敏感系数的差异并不显著。
2.2.3 电极厚度的影响

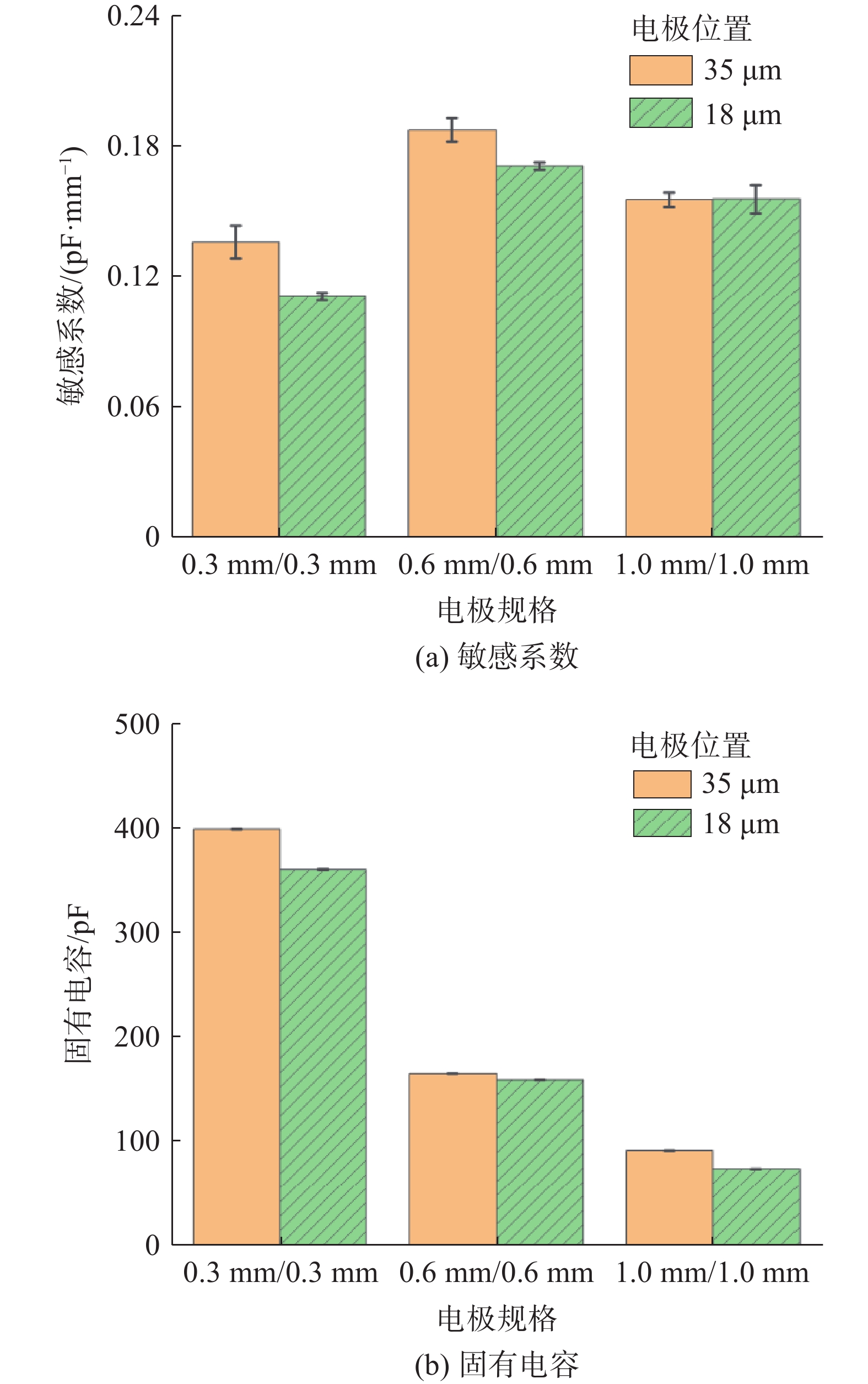

电极厚度是印刷电路板的主要工艺参数之一。图9 给出了电极间距与宽度相等但细密程度不同（0.3 mm/0.3 mm、0.6 mm/0.6 mm、1.0 mm/1.0 mm）的电容板，并分析了电极厚度对其敏感系数和固有电容的影响。随着电极厚度从18 μm增加至35 μm时，电容板的敏感系数和固有电容均有所增加。其中，0.3 mm/0.3 mm电容板受电极厚度变化的影响最为显著，较其他两种规格，其敏感系数和固有电容的变化更为明显。
2.2.4 绝缘层厚度的影响

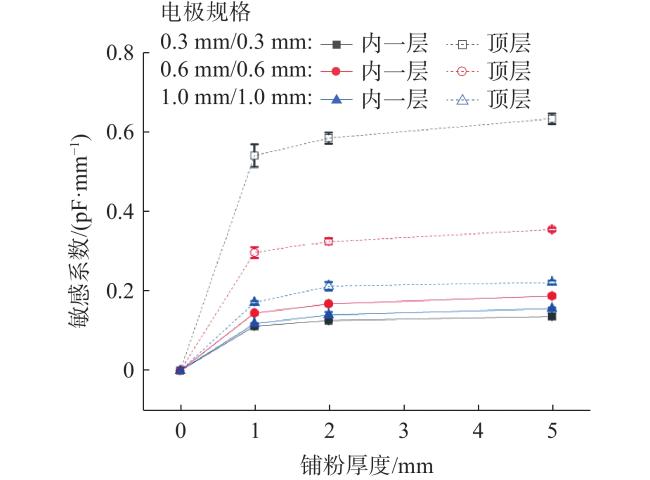

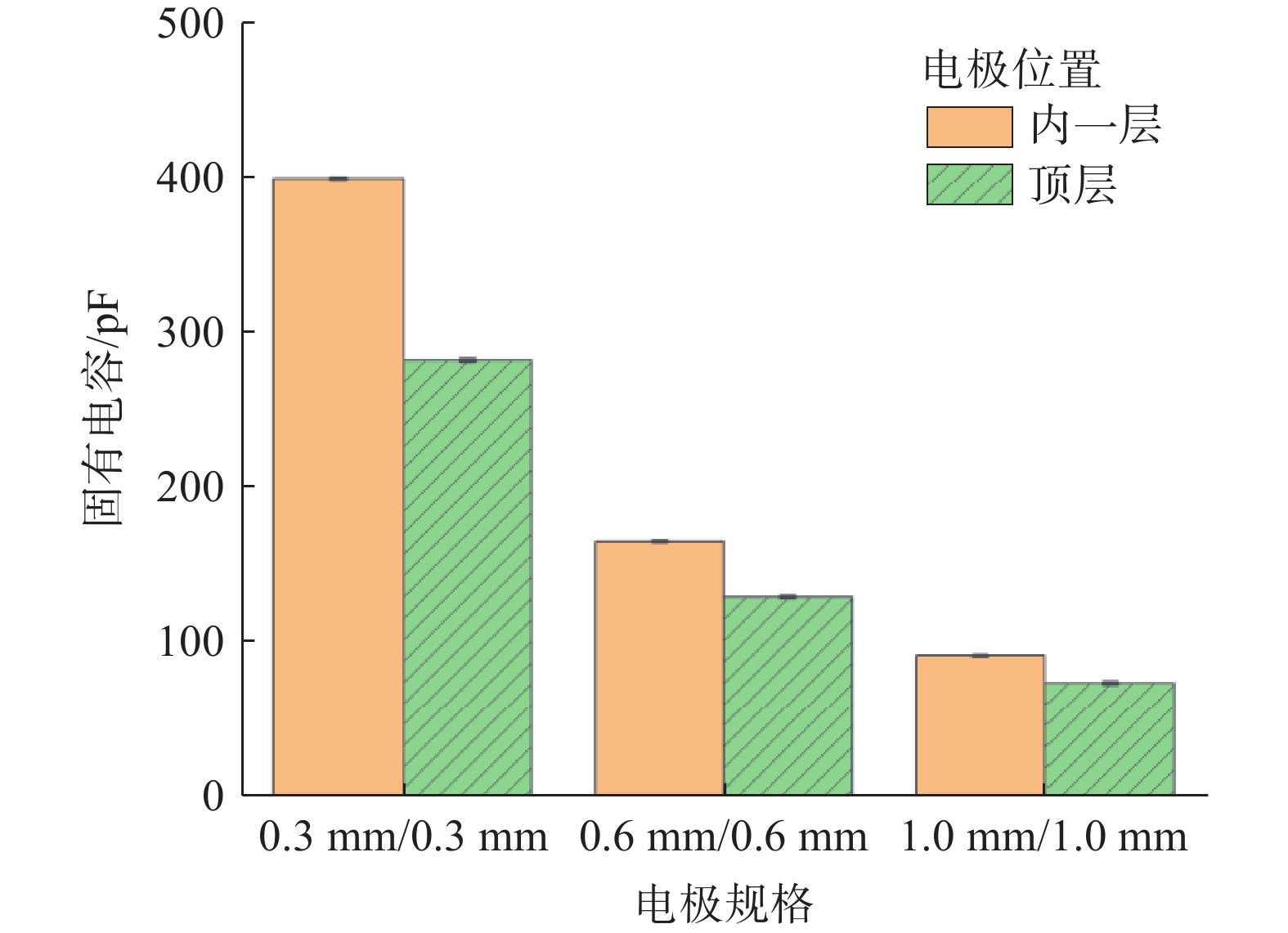

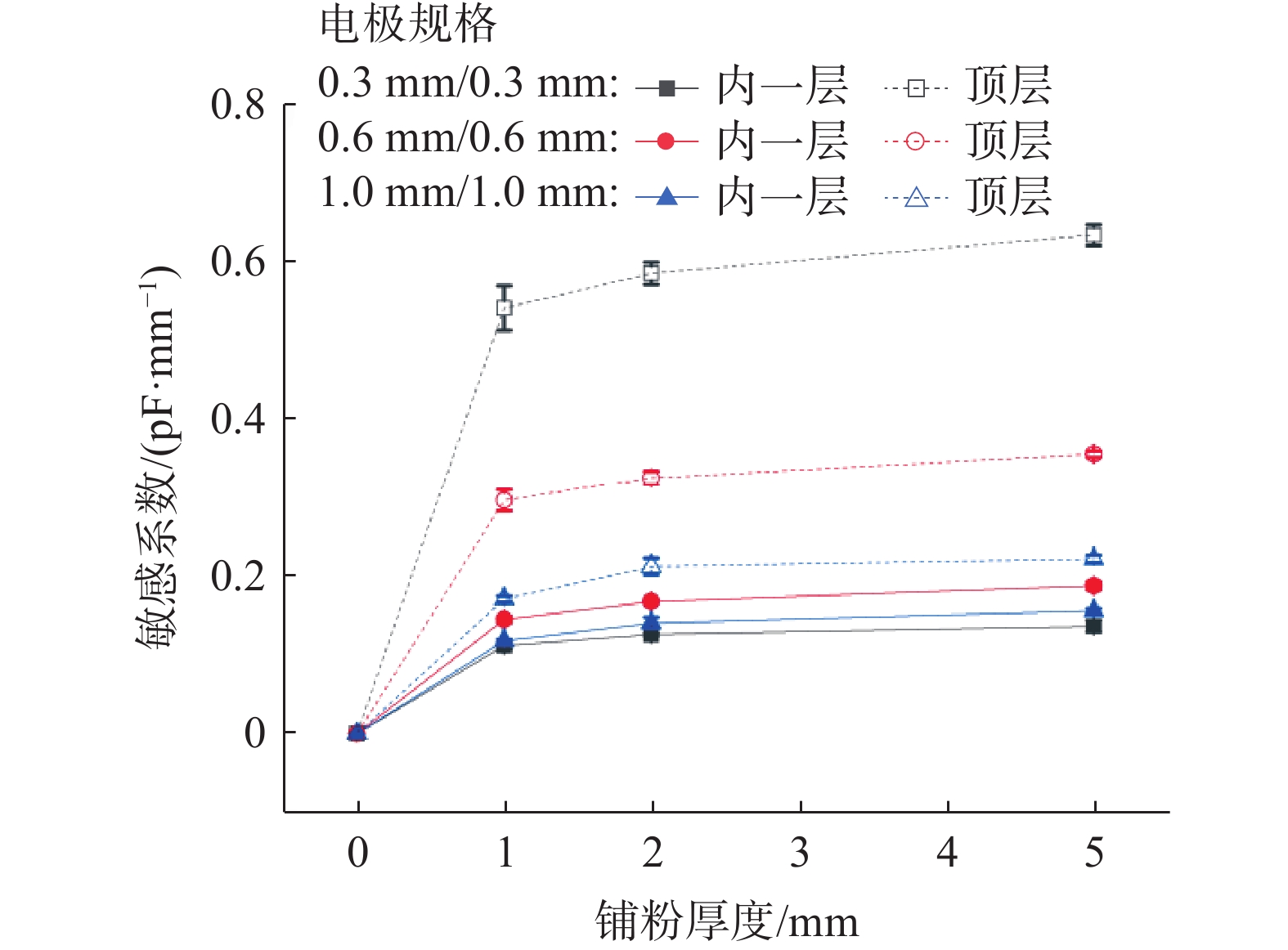

在上述工况中，由于需要考虑结构强度和耐磨等工程因素，电极被设置在电路板的内一层，其绝缘层厚度显著大于置于顶层时的厚度。因此，这两种布局对粉体的响应特性可能存在差异。图10 给出了电极间距与宽度相等但细密程度不同（0.3 mm/0.3 mm、0.6 mm/0.6 mm、1.0 mm/1.0 mm）的电容板在两种情况下的敏感系数和固有电容随铺粉厚度的变化，图11 展示了铺粉厚度为5 mm时的固有电容。
绝缘层厚度的增加导致固有电容增大，而敏感系数则降低。电极越细密的电容板，其敏感系数和固有电容受绝缘层厚度的影响越显著。对于0.3 mm/0.3 mm的电极，当其位于顶层时，敏感系数在三种电容板中是最大的，但当其位于内一层时，敏感系数则为最小，前者约为后者的5倍。可以推断，电极位于内一层时，电容大部分来自于固有电容，而非表面粉体的贡献，并且其穿透厚度可能远小于其他两种规格电容板。即使对于1.0 mm/1.0 mm的电容板，电极位于顶层时的敏感系数也比内一层时高出约40%。由此可见，绝缘层厚度是影响敏感系数的一个关键参数。绝缘层紧贴电极，使得本可用于探测粉体的这部分空间转化为固有电容。同时，绝缘层越厚，粉体处的电场强度越小，造成相对电容变化的敏感度降低。若被测粉体的介电常数明显小于绝缘层介质，这种影响将更为显著。
2.3 其他潜在用途及应用中面临的潜在挑战

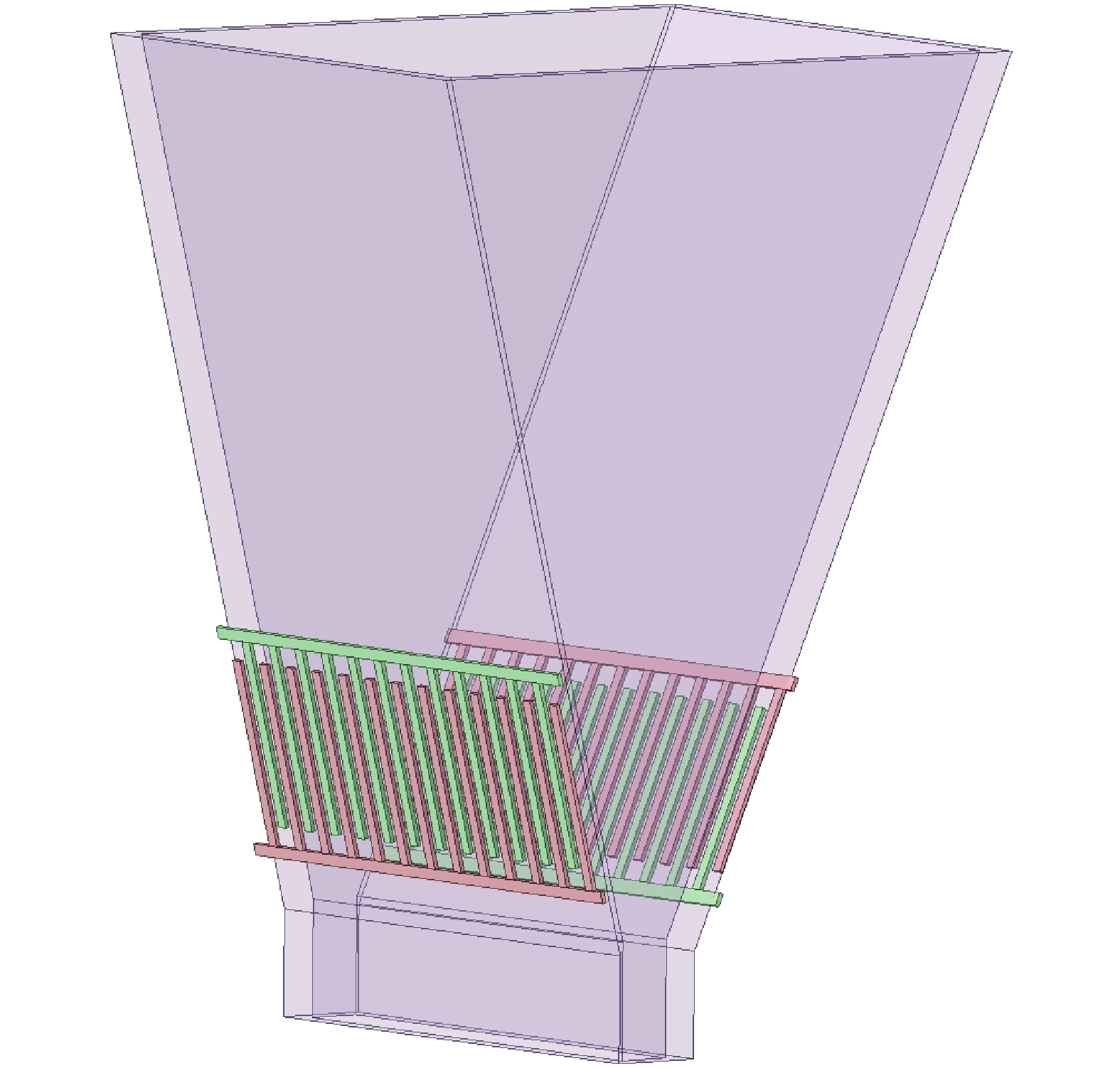

在漏斗流中，粉体架桥导致的流动不畅甚至中断是一类常见问题，对于工艺过程和任务成败具有重大影响。因此，及时检测到架桥的出现并采取应对措施十分必要。通常情况下，粉体架桥会在下方形成空洞，因此可以在易出现架桥的位置下方布置叉指电容（如图12 所示）。当测量到的电容值明显偏小时，即可判定存在空洞。此外，叉指电容还可做成轻薄、柔性、异形的形式，能够灵活适应不同的应用场合（如漏斗为锥形时），且不会干扰粉体的正常流动。
在实际应用中，基于叉指电容的料位测量也面临一些潜在挑战，有待于通过进一步的科学研究或工程技术手段加以应对。首先，料位的测量反演与被测粉体的介电常数紧密相关。若实际粉体的性质不均一（如在不同位置采样的月壤其介电常数存在差异），则可能带来系统测量误差。为此，可以通过实测粉体的介电常数作为料位测量系统的输入数据，并建立样品性质数据库。同时，结合称重、机器视觉测量等辅助手段进行总体标定，以减小系统误差。此外，由于太空辐照、取样过程中摩擦荷电等原因，粉体常带有一定的电荷，这可能对电容测量带来影响。不同的电容测量原理和系统的抗干扰性可能有所不同（如电压-电流相位差法从原理上更不容易受到稳定或变化缓慢的外部电荷对测量电路的影响）。因此，在工程任务中需要进行必要的选型、设计优化和测试验证。
3 结 语
本文探讨了面向原位资源利用的模拟月壤料位测量技术，提出了一种基于叉指电容的料位测量方法，并在真空环境下进行了实验研究。研究结果表明：
（1）叉指电容的电容值与料位呈线性关系。在电容板宽度W=40 mm的情况下，其敏感系数可达10−1~100 pF/mm 量级（固有电容在几十至数百pF），具有较高的灵敏度。在原位资源利用场景中，该方法用于测量月壤料位具有较高的可行性。
（2）叉指电容的敏感度和固有电容受电极结构参数和铺粉厚度的影响显著。其中，电极间距和绝缘层厚度的影响最为突出（特别是对敏感系数的影响）。为了获得更高的敏感系数，在加工工艺和工程因素（如抗磨性）允许的情况下，应采用较小的电极间距和绝缘层厚度。在给定的电极间距下，敏感系数随电极宽度的增大可能呈现先升后降的趋势，存在较优的电极宽度取值（或范围）以实现敏感系数最大化。此外，敏感系数和固有电容会随电极厚度的增大而增大，但在常规电路板电极厚度范围内，这种影响并不显著。
（3）电容检测值与铺粉厚度呈正相关。在较小的铺粉厚度下，敏感系数随铺粉厚度的增加而快速增大，随后逐渐趋于平缓并达到饱和。当铺粉厚度达到2 mm以上时，所研究电容板的敏感系数均基本达到饱和。因此，对于漏斗最小流通截面尺寸一般在厘米或更大的应用场景，电容检测值将仅与料位相关，而不会受到粉体横向分布的干扰。另一方面，电极越细密的电容板，其穿透厚度越小，若表面黏附一层接近其穿透厚度的粉体，电容板将难以正常检测料位。因此，电容板的设计还需考虑粉体黏附性的影响。
（4）本文提出的基于叉指电极电容板的料位测量方法具有灵敏度高、设计灵活、结构简单紧凑等优点，在原位资源利用场景中展现出广阔的应用前景。未来将进一步深入研究叉指电容料位测量技术的特性和优化原则，并探索其在更多太空探索活动中的应用。
